【技术分享】PE文件结构分析 ( RVA转FOA )

简介

在了解PE结构之前，先简要回顾下可执行文件的概念。可执行文件是可以被操作系统加载并运行的文件。
Windows与Linux的可执行文件格式：

Windows平台的可执行文件格式是 PE（Portable Executable） 文件结构。
Linux平台的可执行文件格式是 ELF（Executable and Linking Format） 文件结构。

命名含义

PE 的全称是 Portable Executable，意为“便携的可执行文件”。
ELF 的全称是 Executable and Linking Format，意为“可执行和链接格式”。

差异点

PE文件结构 是跨版本兼容的。例如，Windows 7上的可执行文件可以在Windows 8、Windows 10等版本中正常运行。
ELF文件结构 则依赖于内核版本，使用不同内核编译的程序无法在不兼容的环境中运行。

应用场景

PE文件结构在以下领域具有重要意义：

病毒和反病毒技术：病毒感染机制和杀毒软件的检测都需要深入理解PE结构。
外挂与反外挂：外挂注入与反外挂保护的关键技术点通常基于PE文件操作。
加壳与脱壳：保护软件代码的壳技术，以及针对壳保护的破解技术都依赖于对PE结构的掌握。
逆向与修改：在没有源码的情况下对程序功能进行修改、汉化或调试也需要了解PE文件的内部结构。

PE结构表

PE文件结构.pdf

PE结构分析

DOS_HANDER

32位操作系统，每个进程的虚拟地址空间只能访问4GB的内存，其中2GB是在用户空间，另外2GB是在内核空间，对于64位操作系统，每个进程的虚拟地址空间可以访问更大的内存，一般将用户空间分配给进程可用的全部内存，而内核空间仍然是2GB。(题外话)

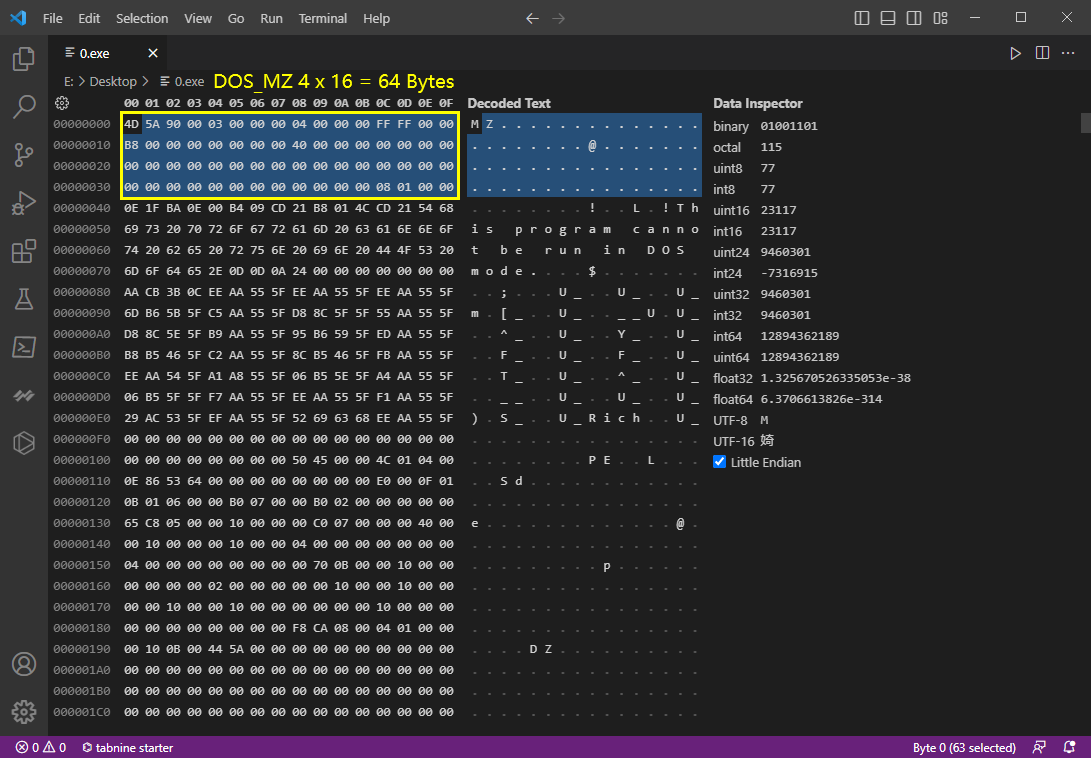

用16进制编辑器打开程序，一行16进制有16个字节，而DOS_HANDER是给16位计算机用的，到现在的32位和64位程序依然保留了这个数据结构，详细参数可参考以上的PE结构表，在 DOS_HANDER 唯一重要的两个参数是 e_magic 和 e_lfanew，一个是标记用来判断是否是可执行程序，第二个是用来定位PE头位置的，其余的参数都可以用 00，nop 填充因为用不到。

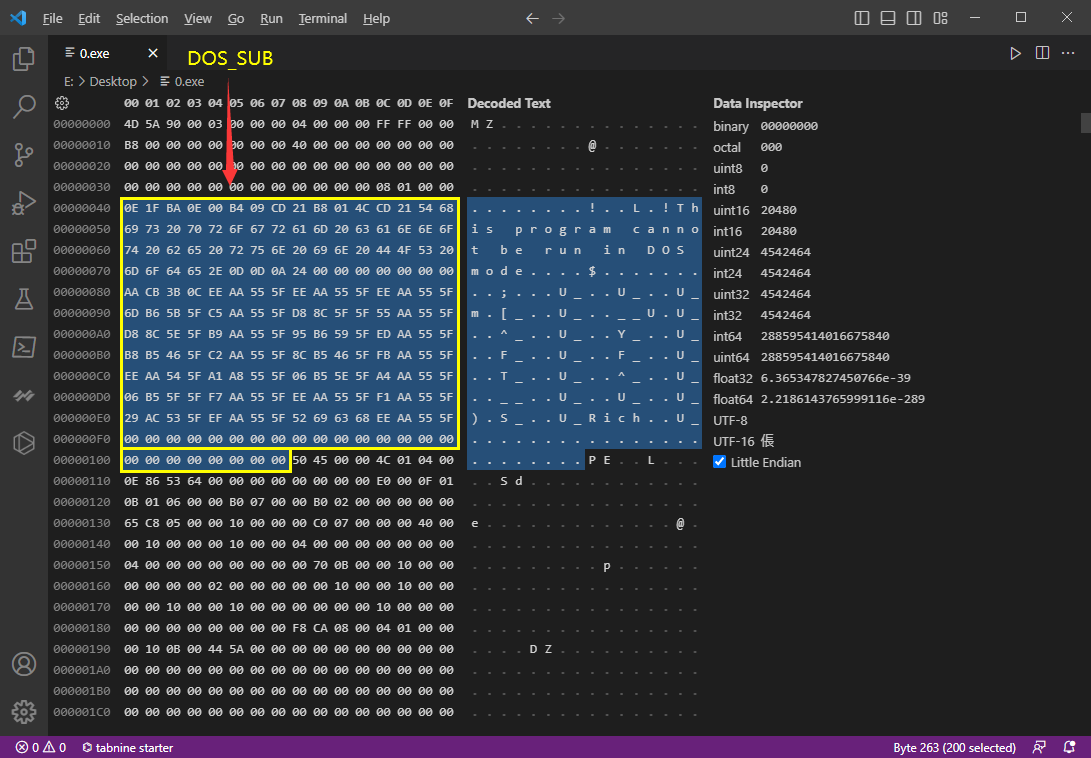

DOS_SUB

DOS_SUB是在DOS_HANDER和PE标准头的中间这一块，这里面的数据也可以00，nop填充掉当然也可以插入自己的数据，如恶意代码。

PE_HANDER

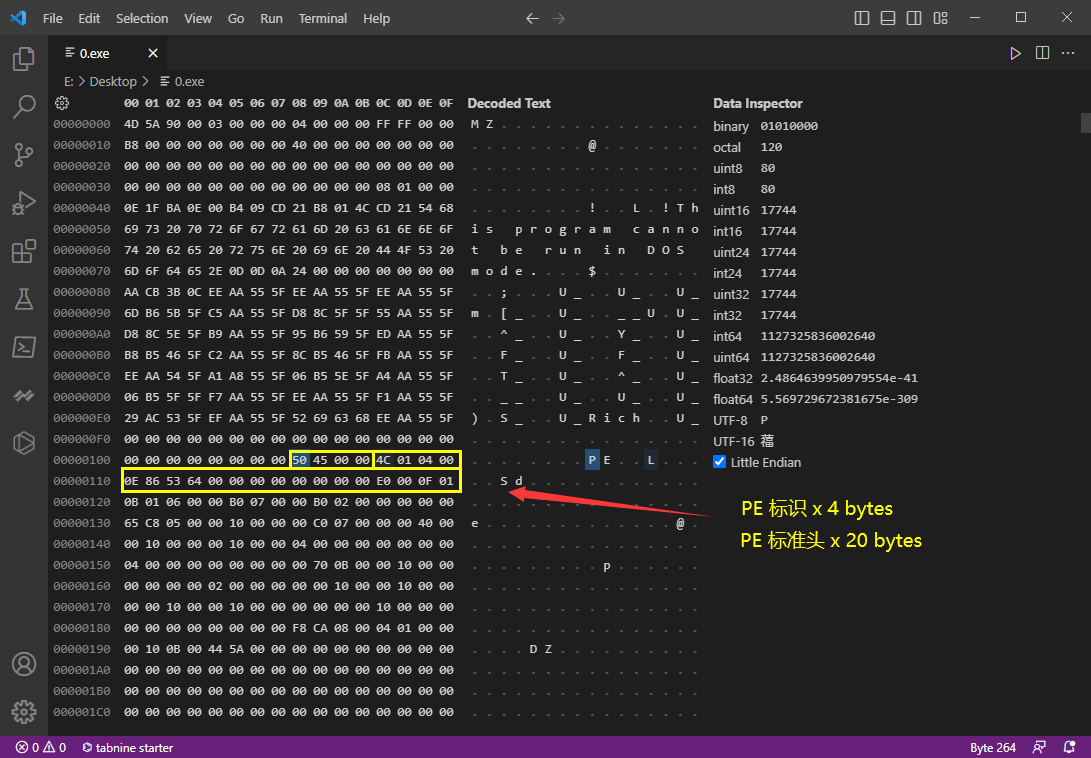

以上 DOS_HANDER 中的 e_lfanew 参数是存储的是 08 01 在PE结构中存在大小端，要反着来 08 01 反过来是 0108 也就是 108 对应的文件偏移定位到 50 48 00 00 这里就是PE头了，PE标识占 4 个字节，而标准PE头占 20 个字节，可以参考以上PE表，第一个参数是 Machine 这个参数可以区分程序是多少位的，可以看到是 4C 01 反过来是 014c 也就是 14c 那么是 32位程序了，64位程序就是 8664。

PE扩展头

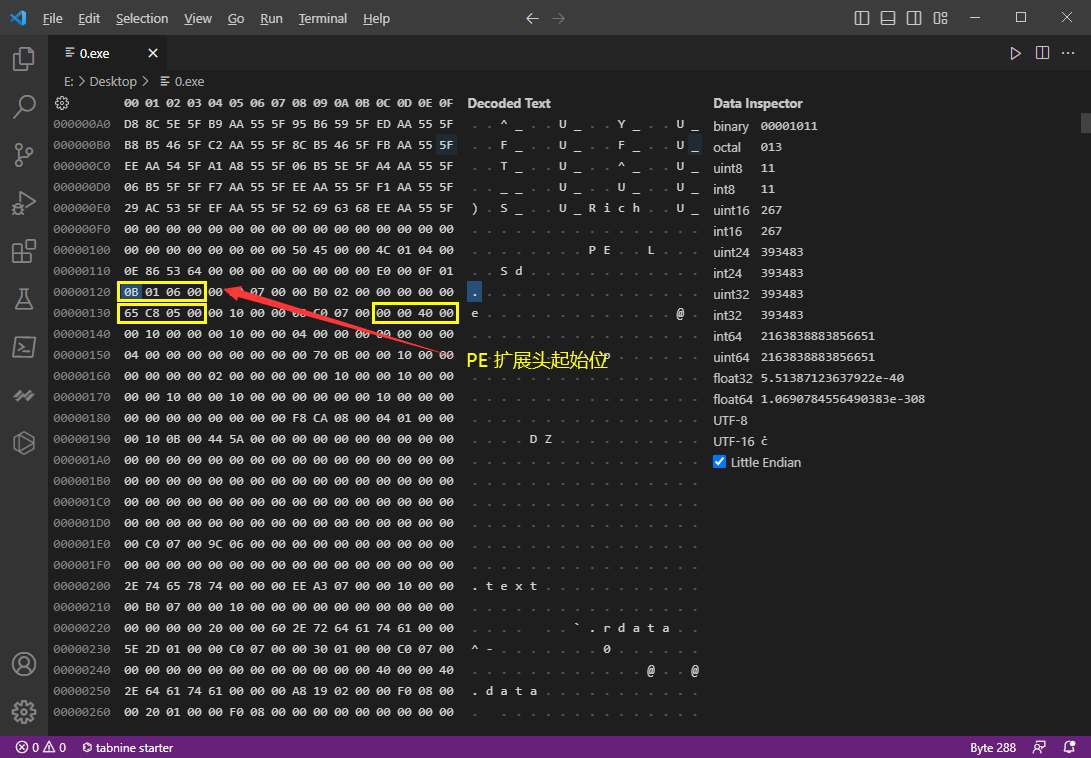

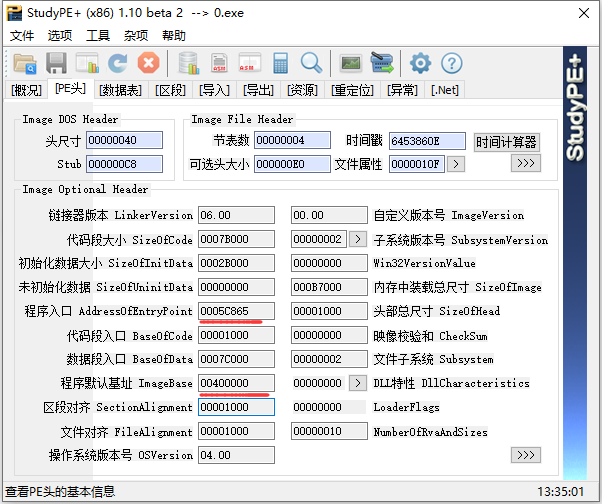

65 C8 05 00 反过来 0005c865，就是这个 AddressOfEntryPoint 程序入口地址，ImageBase 是 00 00 40 00 反过来就是 00400000，剩下的结构可以参考PE结构表。

PE地址转换介绍

FOV (File Offset Value)：文件偏移量值，指的是 PE 文件中某个数据在文件中的偏移地址。
RVA (Relative Virtual Address)：相对虚拟地址，指的是 PE 文件中某个数据在内存中的地址与该模块基地址之间的相对距离。
VA (Virtual Address)：虚拟地址，指的是 PE 文件中某个数据在内存中的绝对地址。

FOV文件偏移计算

FOV = RVA - Virtual Offset + Raw Offset

在Windows可执行文件中，RVA（Relative Virtual Address）是一个虚拟地址相对于程序映像基址的偏移量，程序映像基址是可执行文件在内存中加载时分配的基地址，通常是0x400000或0x10000000，有了FOV偏移就能够定位，在PE文件中代码的位置，直接修改二进制文件实现程序逻辑的修改。
好，我们先来找一下 AddressOfEntryPoint 程序入口，运行后机器码的位置。

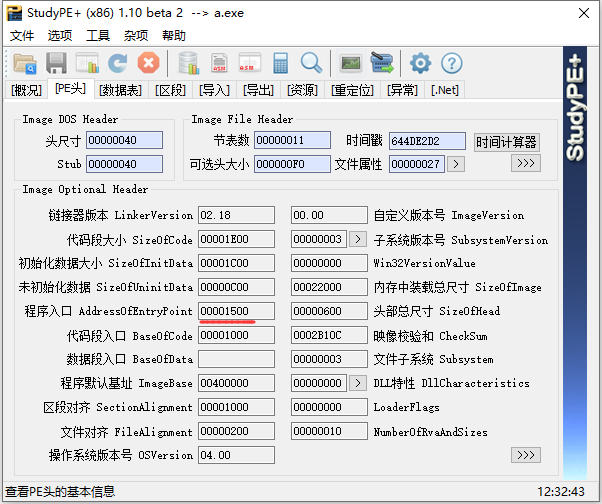

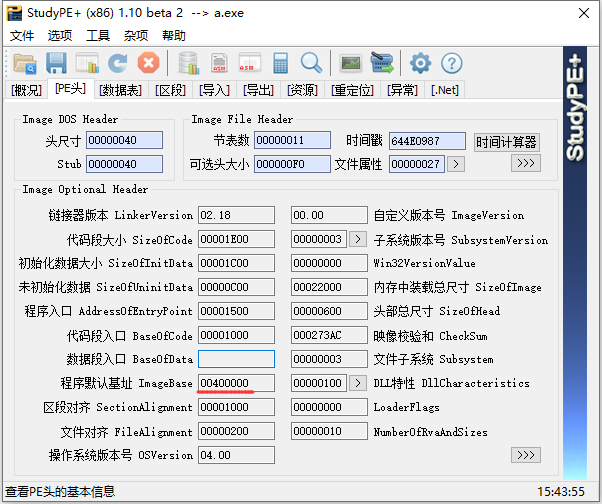

通过studyPE+这个工具，可以对程序的PE结构进行展示，这里的 0001500 就是RVA。

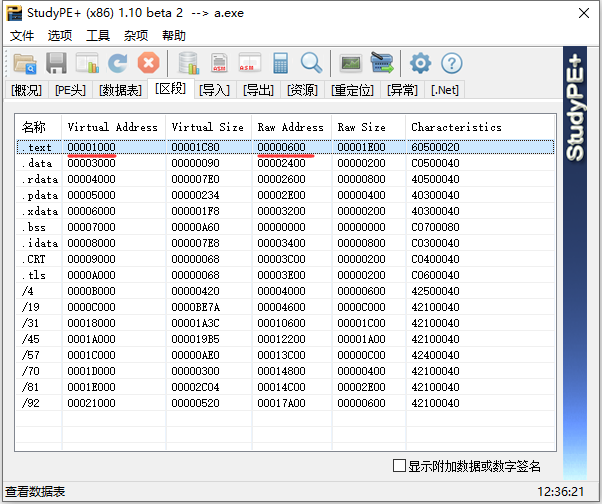

然后就是区段了，Virtual Address 是用来描述PE文件中数据段在程序运行时被加载到内存中的虚拟地址，而 Raw Address 是用来数据段在PE文件中的物理地址或字节偏移量。

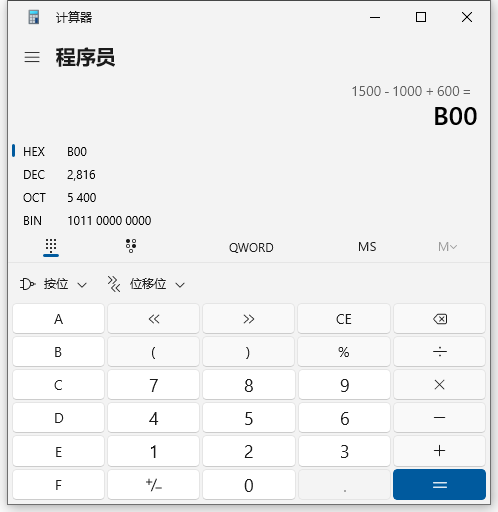

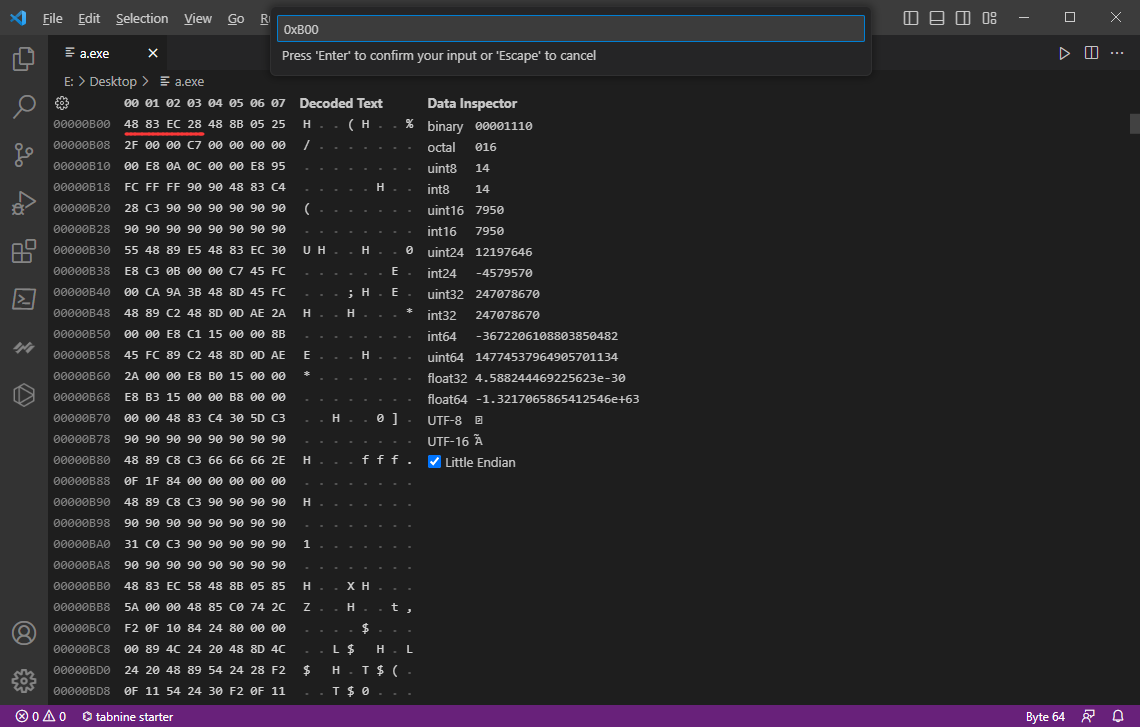

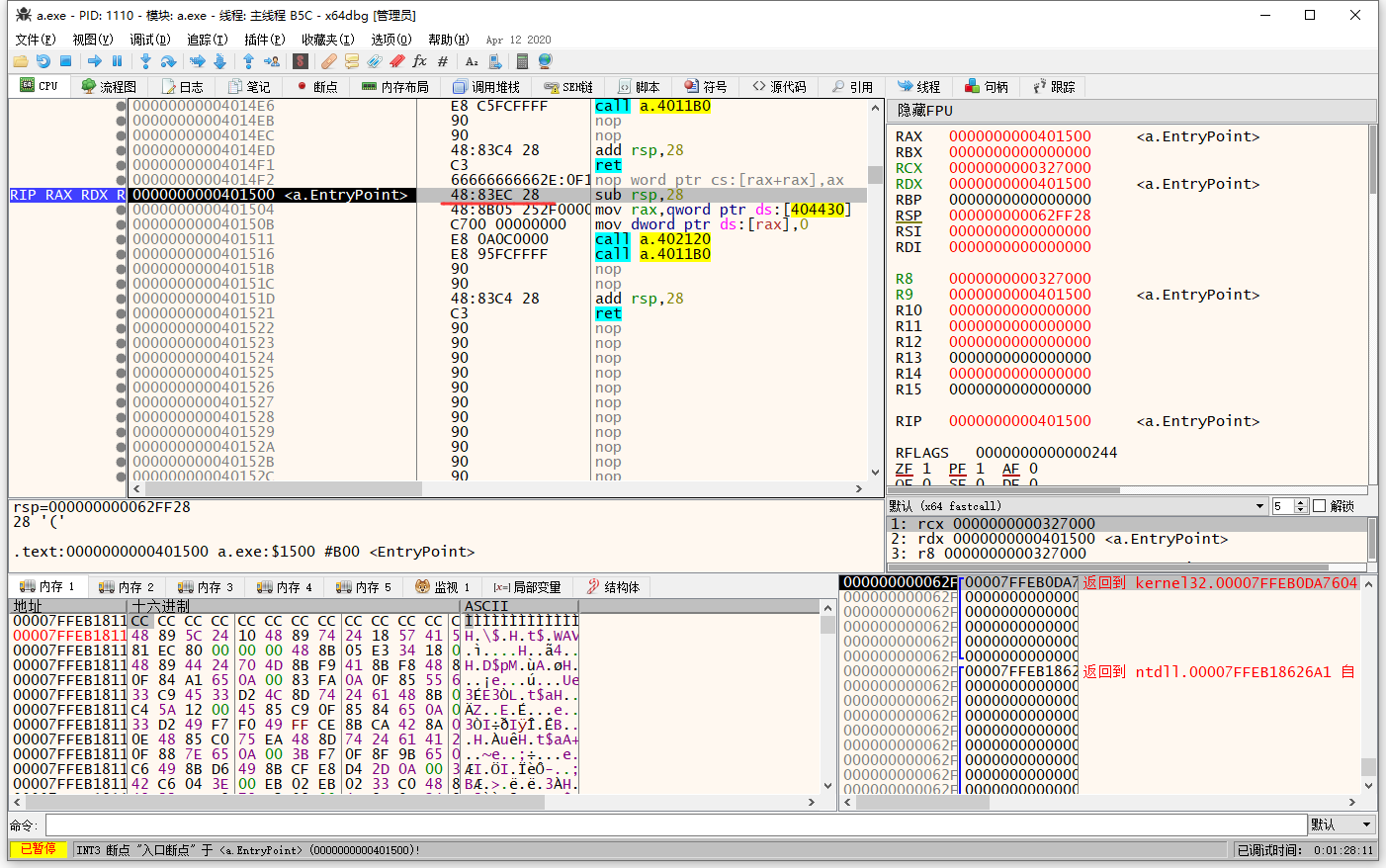

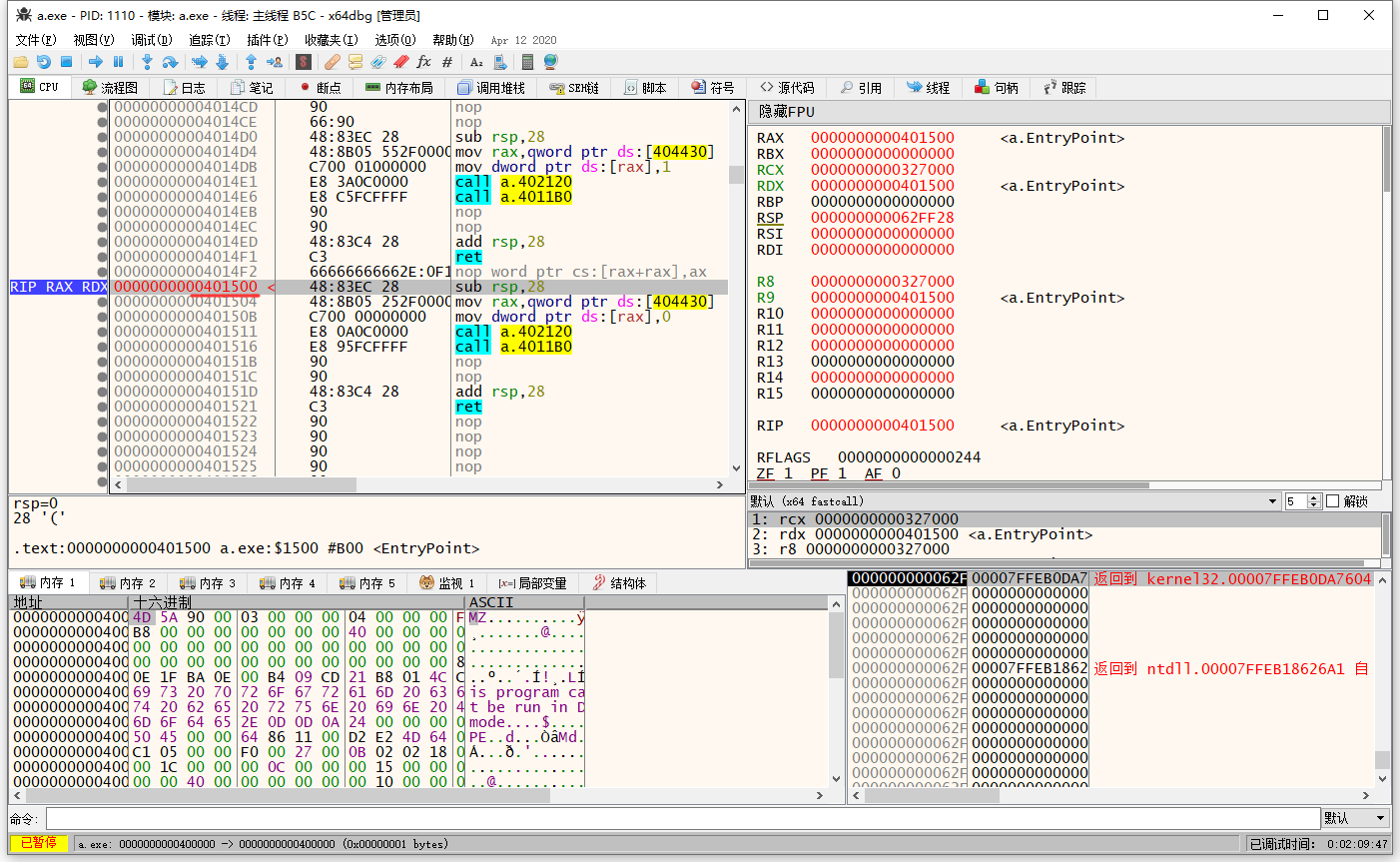

通过上面的东西进行公式计算，就能得到二进制文件的FOV偏移，与动态调试的入口地址机器码所对应。

VA虚拟地址计算

VA（Virtual Address，虚拟地址）是指被操作系统分配给进程的内存地址空间中的地址，也称为“逻辑地址”，在现代操作系统中，每个进程都有自己的虚拟地址空间，该地址空间通常从0开始，可以映射到物理内存中的实际地址。
只要明白有了VA就能定位到程序运行后的虚拟内存地址了。

VA = FOV + Virtual Offset - Raw Offset # 两个都能用
VA = RVA + ImageBase

通过上面的公式就能拿到 400000 + 1500 = 401500，在程序运行后的虚拟内存地址。

地址重定位计算

这是在逆向工程中地址计算的一种常见方法，通常用于调试和静态分析工具之间的地址转换。下面是具体的解释和场景说明：

在动态调试器（如 x64dbg）和静态分析工具（如 IDA Pro）中，二进制文件的地址表示方式会有所不同：

动态调试器
- 动态调试时，程序运行在内存中，操作系统会为程序的模块分配一个动态的加载基址（Base Address）。
- 具体地址通常由模块加载地址加上文件中的偏移量（Offset）计算得出。
静态分析工具
- 静态分析工具基于文件本身的结构，不依赖运行时的加载基址。它直接将文件的Offset视为相对地址，结合用户手动输入的加载基址，推算出实际的运行地址。

x64dbg 中的地址计算

当前运行的内存地址（Current Address）
模块加载地址（Module Base Address）

公式：
偏移量（Offset） = 当前地址 - 模块加载地址

意义在于，找到一个地址相对于模块加载基址的偏移值，这个偏移值与模块在静态文件中的位置一致。

在 IDA 中的地址计算

假设在调试器中计算出某个地址的偏移量（Offset）。
在IDA中，我们需要知道模块加载基址（Module Base Address）来还原其运行时的实际内存地址。

公式：
当前地址 = 模块加载基址 + 偏移量（Offset）

这个公式的意义是，利用偏移量和加载基址还原实际内存中动态分配的地址。
假设我们正在调试一个程序，模块加载基址是 0x400000，并且我们在 x64dbg 中发现当前执行的指令位于地址 0x402345。

Step 1: 计算Offset

使用公式：

Offset = 当前地址 - 模块加载地址
Offset = 0x402345 - 0x400000
Offset = 0x2345

Step 2: 转换到IDA中的地址

假设我们在IDA中对这个模块进行分析，并假设它的加载基址为 0x500000。则在IDA中对应的实际地址为：

当前地址 = 模块加载基址 + Offset
当前地址 = 0x500000 + 0x2345
当前地址 = 0x502345

改全局变量

用C写了简单的例子，输出变量数值和虚拟内存地址。

#include <stdio.h>

int value = 1000;

int main () {
    printf("Address = 0x%p \n", &value);
    printf("value = %d", value);
    getchar();
    return 0;
}

有全局变量的虚拟内存地址，就可以直接可以计算出RVA相对虚拟内存地址，然后通过节表的内存偏移与RVA进行计算，就能得到文件的FOV。(为什么不修改局部变量？首先局部变量存储在堆栈中，需要通过动态修改值，在PE文件结构中并没有堆栈，堆栈是程序运行时分配出来的，所以不能通过修改PE文件结构来改变局部变量的数据。)

RVA = VA - ImageBase
FOV = RVA - Virtual Offset + Raw Offset

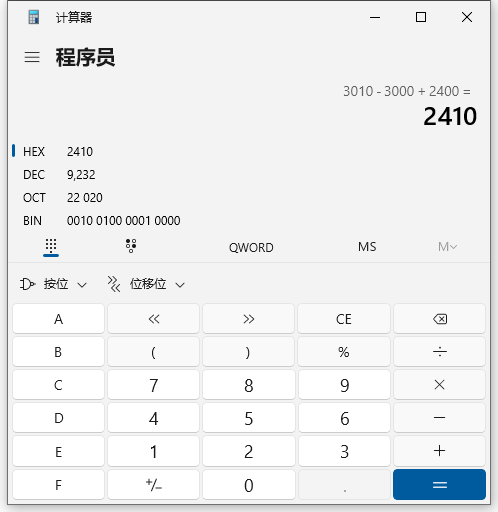

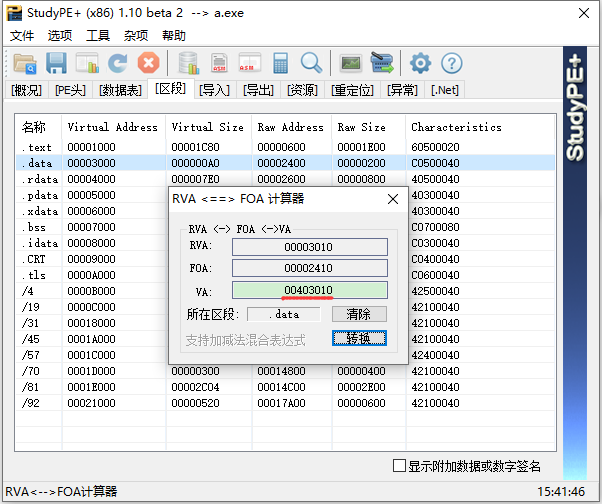

通过上面的公式 403010 - 400000 = 3010 得到RVA，然后算区间按照上面的第二个公式就能得出FOV，对照区段的虚拟地址可以发现，是在 .data 节表中。

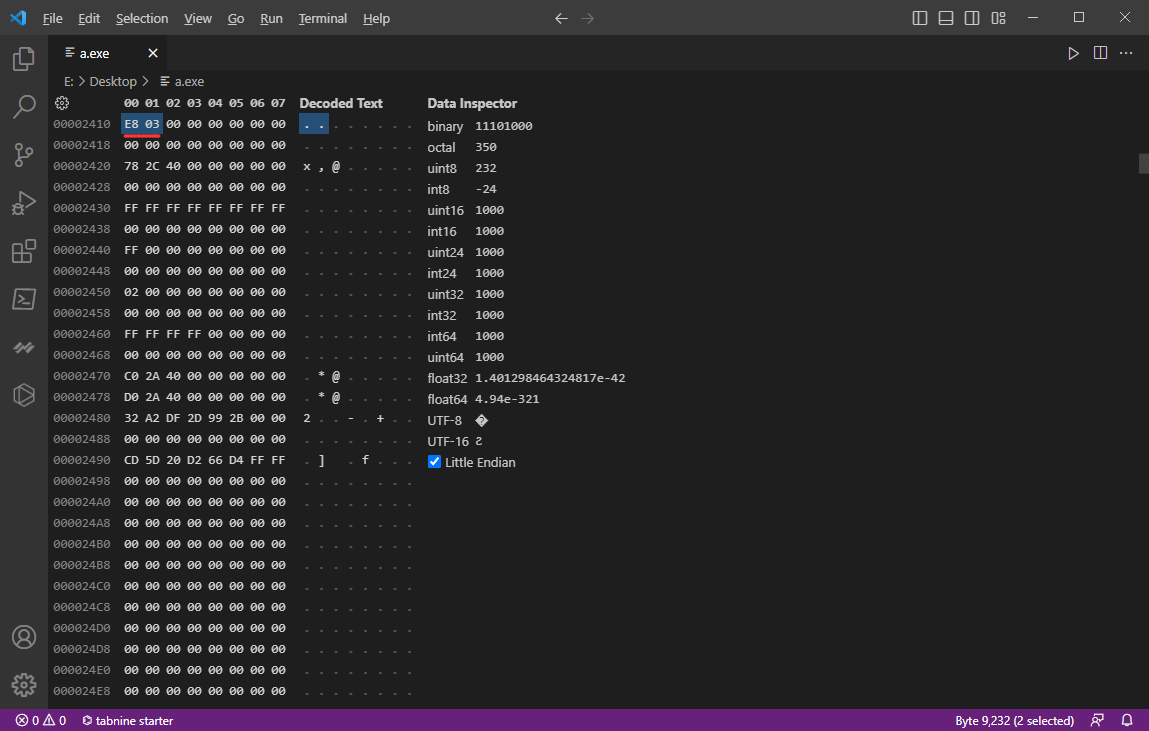

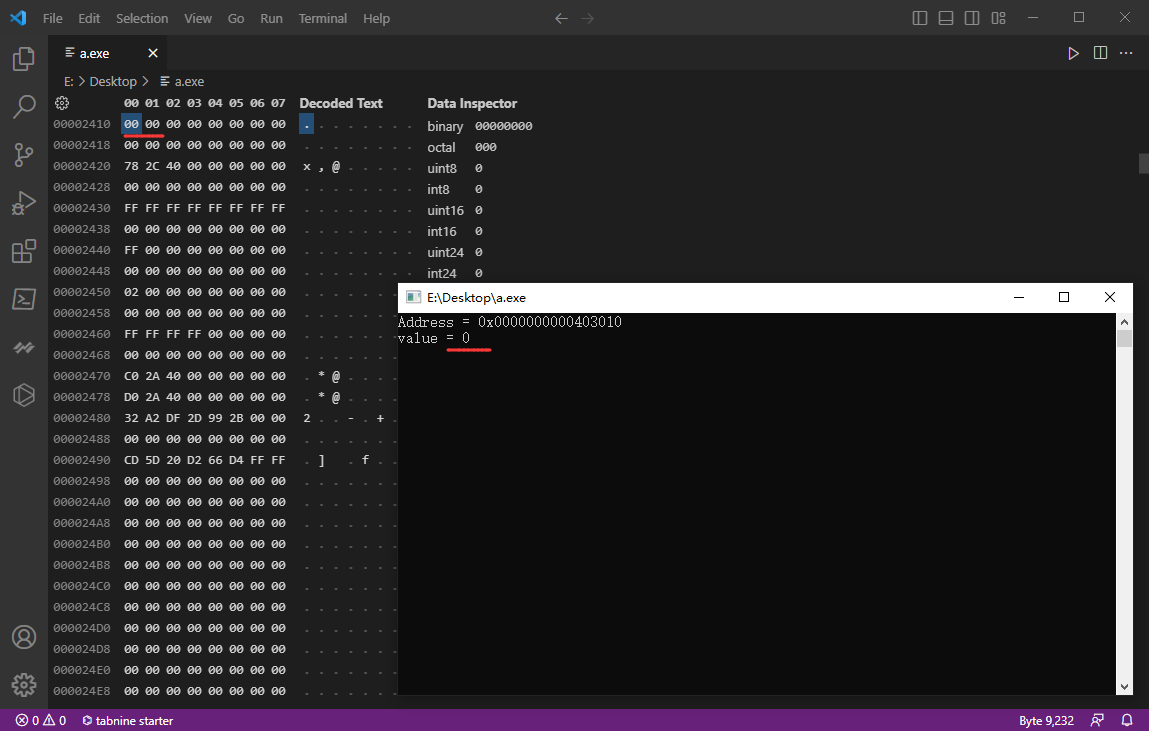

拿到文件偏移就可以通过进行定位了，用二进制的方式修改全局变量的数据。

小知识

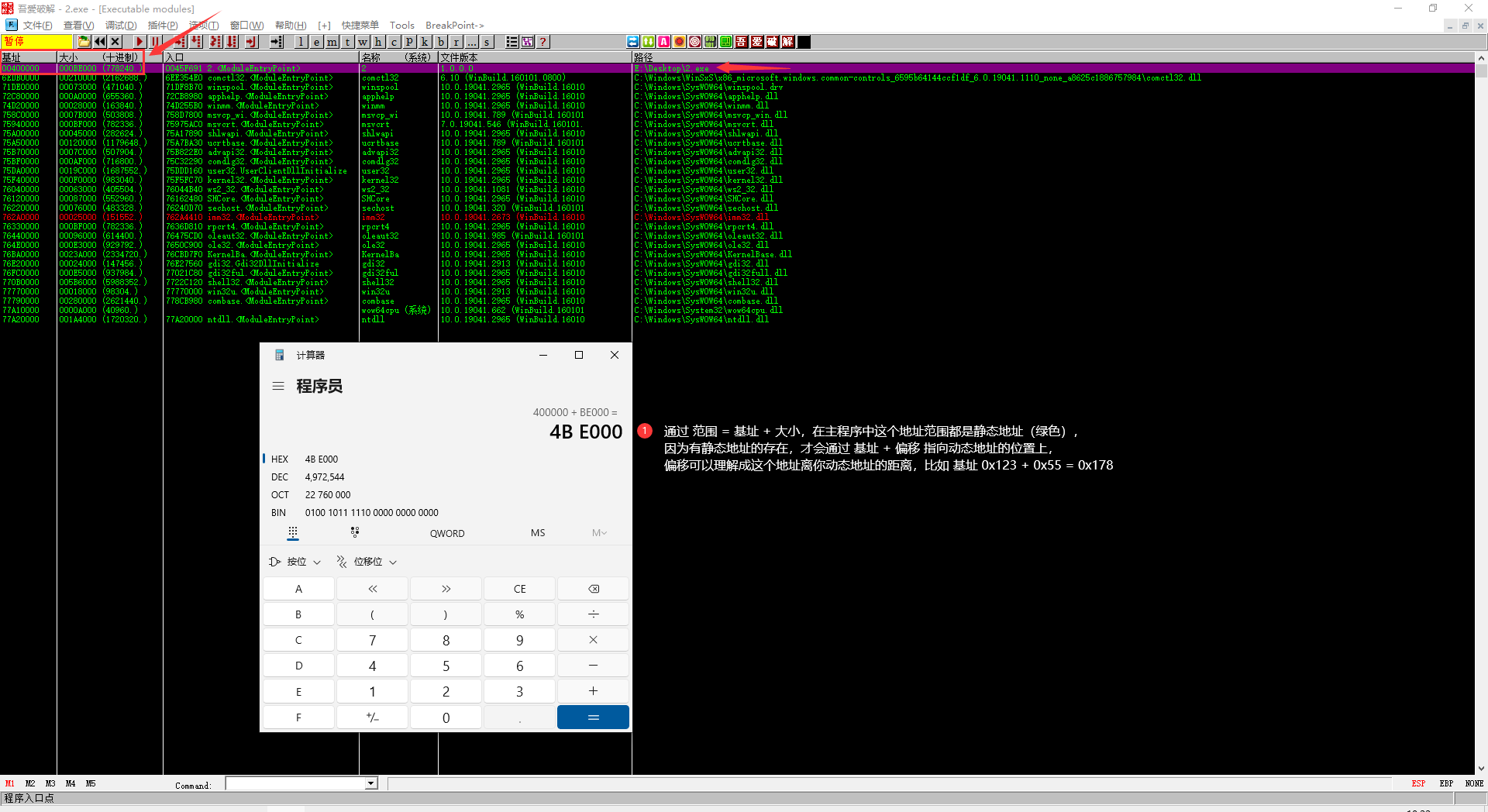

范围 = 基址 + 大小

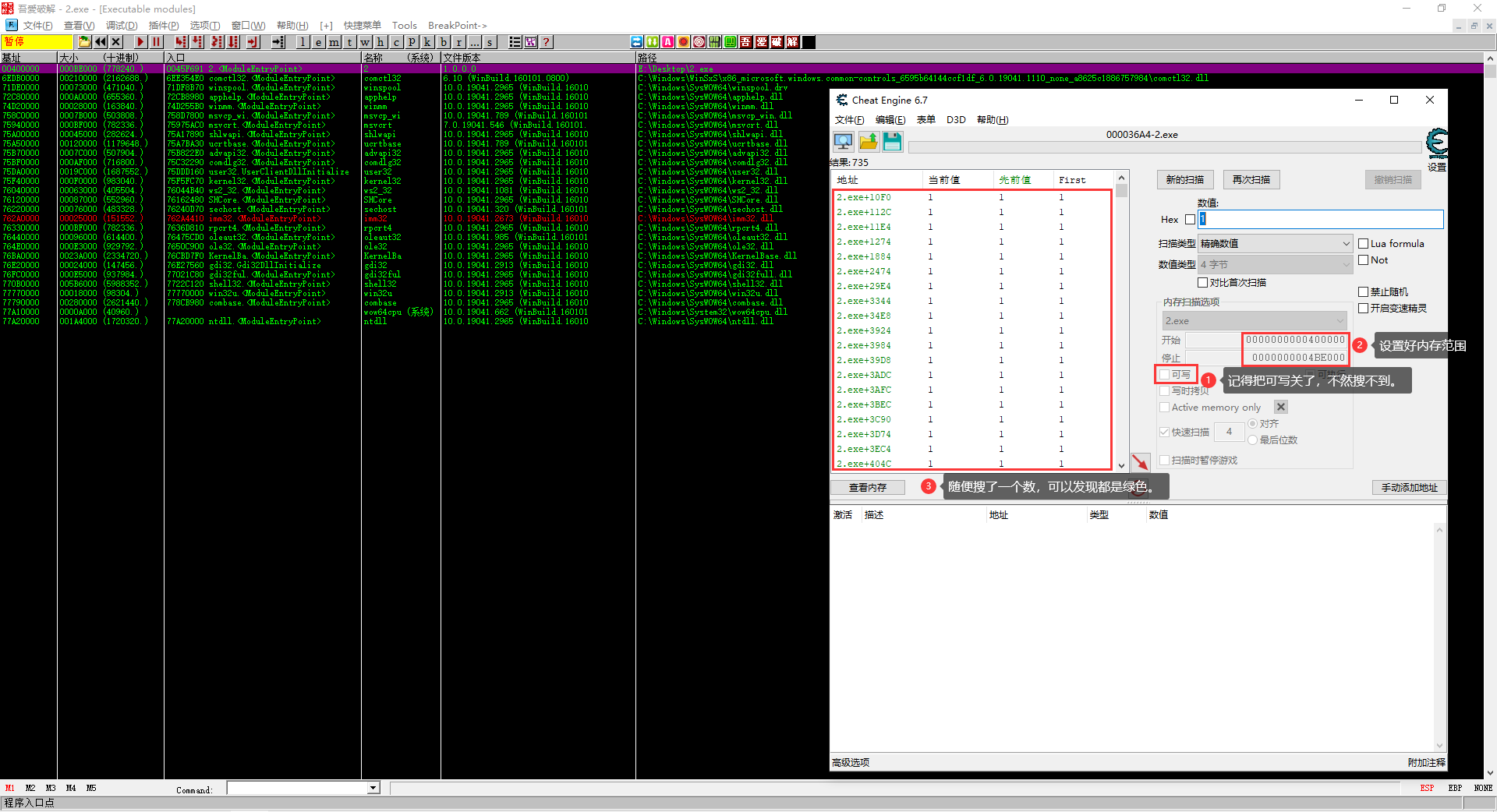

通过基址 + 大小就可以计算出这个 exe 中的内存范围，现在验证下这里面的内存地址是否全是静态地址。

当然，除了exe 也有 dll 的，有了这些静态地址，就可以借助加偏移找到动态地址。

2024-12-20 08:53:14 星期五更新过
