【网络通信】eNSP技能考核作业

试题编号：J1-1：交换机设备安装与调试

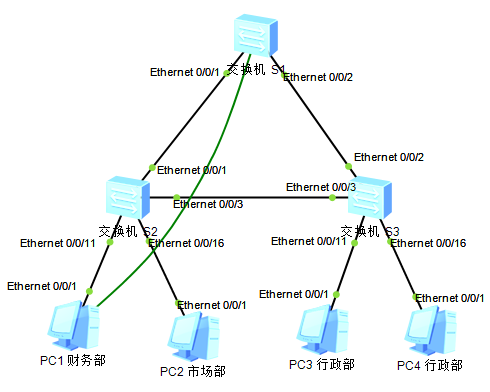

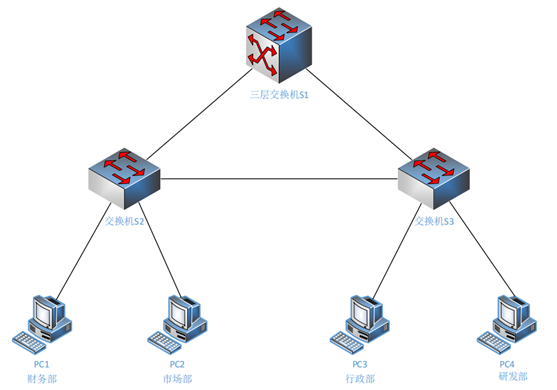

1.A公司网络规划如下图所示，要求内网各部门要有业务分割，又能相互访问。
请配置好相关设备并调试通畅，公司网络IP地址分配如下:

配置信息

任务一：网络设备互联(10分)

①选择合适的网络互联设备进行组网，根据考场实际情况使用真实设备或者使用模拟器完成。(4分)
②选择合适的连接线缆，用于连接网络设备。(3分)
③根据需要，把网线连接到各网络设备接口上，注意：交换机S1的1与交换机S2的1口相连，交换机S1的2口与交换机S3的2口相连，交换机S2的3口与交换机S3的3口相连。(3分)

第二部分：交换机基本配置(30分)

任务二：交换机基本配置(30分)
①交换机S1配置主机名为S1，交换机S2配置主机名为S2，交换机S3配置主机名为S3。(6分)
②在交换机S1上配置CONSOLE口登录口令为class，进入系统视图口令为huawei。(6分)
③在交换机S1上配置管理IP，并开启SSH远程登陆功能:域cisco.com、用户名Admin和密码abcde、密钥长度1024、SSH版本2。(12分)
④在交换机S1上使用适当的标语文本警告未经授权的访问。以下是示例文本：Authorized access only.Violators will be prosecuted to the full extent of the law.(3分)
⑤保存到目前为止的配置信息，防止掉电丢失。(3分)
第三部分：交换机功能配置(45分)

任务三：划分vlan(26分)

①根据需求，在交换机S1上划分vlan，创建vlan10，vlan20，vlan30，vlan40。(4分)
②根据需求，在交换机S2上划分vlan，创建vlan10，vlan20，vlan30，vlan40。(4分)
③根据需求，在交换机S3上划分vlan，创建vlan10，vlan20，vlan30，vlan40。(4分)
④在交换机S2上把F0/11-15放到vlan10，F0/16-20放到vlan20。(4分)
⑤在交换机S3上把F0/11-15放到vlan30，F0/16-20放到vlan40。(4分)
⑥交换机S1的F0/1、F0/2与交换机S2的F0/1、F0/3设置为trunk。(4分)
⑦把交换机S3的F0/2、F0/3设置为trunk。(2分)
任务四：配置生成树(9分)
①将交换机S1配置为根网桥。(9分)
任务五：不同vlan之间的通信(10分)
①在交换机S1中开启路由功能，同时给每个SVI接口配置IP地址，作为对应VLAN的网关地址。(10分)

拓扑图搭建

PC1 连接S1交换机 配置Console登录密码

<tianzhihua_s1>system-view  // 进入系统视图
[tianzhihua_s1]user-interface console 0 // 配置console口
[tianzhihua_s1-ui-console0]set authentication password cipher class // 设置密码为class

超级密码

<tianzhihua_s1>system-view
[Huawei]super password cipher huawei

进入交换机三种方案

console // 终端口
vty     // 都走这两种协议 telnet、ssh
web     // 网页控制
